统一架构

2008年发布的OPC统一架构(UA)将各个OPC Classic规范的所有功能集成到一个可扩展的框架中,独立于平台并且面向服务。


这种多层方法实现了最初设计UA规范时的目标:

    • 功能对等性:所有COM OPC Classic规范都映射到UA

    • 平台独立性:从嵌入式微控制器到基于云的基础设施

    • 安全性:信息加密、身份认证和审核

    • 可扩展性:添加新功能而不影响现有应用程序的能力

    • 信息模型完整性:用于定义复杂信息


功能对等性

基于OPC Classic的成功,OPC基金会推出了新的技术标准OPC UA。 OPC UA实现了所有OPC Classic的功能,并有以下的增强和超越:

    • 发现:在本地PC或网络上查找可用的OPC服务器

    • 地址空间:所有数据分层显示(例如文件和文件夹),用于OPC客户端发现、利用简单和复杂的数据结构。

    • 按需:基于访问权限读取和写入数据/信息

    • 订阅:监测数据/信息,并在当值变化超出客户端的设定时报告异常

    • 事件:基于客户端来设定通知重要信息

    • 方法:客户端可以基于服务器定义的方法来执行程序等

OPC UA产品和OPC Classic产品之间的集成可以通过COM/Proxy Wrappers轻松实现。


平台独立性

鉴于市场上有各种各样的硬件平台和操作系统,平台独立性就显得至关重要。OPC UA包含但不限于以下平台及系统:

    • 硬件平台:传统PC硬件、云服务器、PLC、微控制器(ARM等)

    • 操作系统:Microsoft Windows、Apple OSX、Android或任何Linux发行

版本等

OPC UA为企业之间的互操作性提供必要的M2M、M2E及两者之间的基础架构。


安全性

企业在选择技术标准时最重要的考虑之一是安全性。OPC UA在通过防火墙时通过提供一套控制方案来解决安全问题:

    • 传输:定义了许多协议,提供了诸如超快OPC二进制传输或更通用的SOAP-HTTPS等选项

    • 会话加密:信息以128位或256位加密级别安全地传输

    • 信息签名:信息签名可以保证准确和完整的接收信息

    • 测序数据包:通过排序消除了已发现的信息重放攻击

    • 身份认证:每个UA的客户端和服务器都要通过X509证书标识,从而决定哪些应用程序和系统可以互相连接

    • 用户控制:应用程序可以要求用户进行身份验证(登录凭据,证书等),并且可以进一步限制或增强用户访问权限和地址空间“视图”的能力

    • 审计:记录用户和/或系统的活动,提供访问审计跟踪

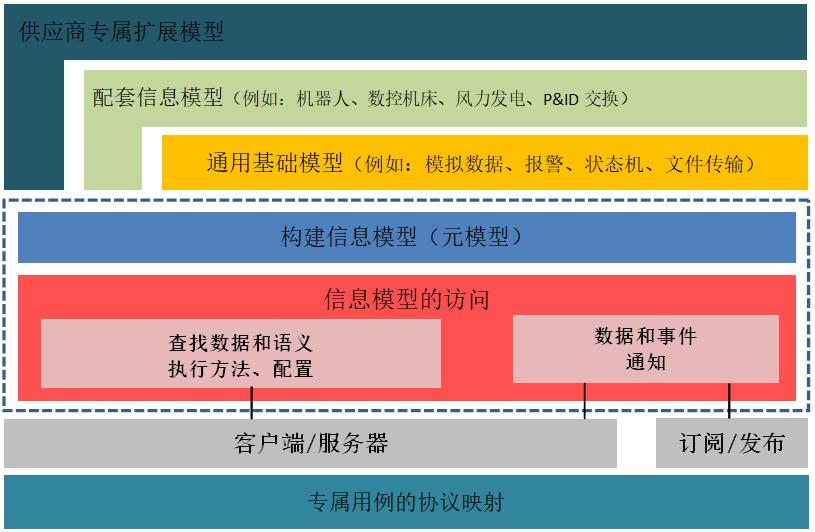

可扩展性

OPC UA的多层架构提供了一个“面向未来”的框架。诸如新的传输协议、安全算法、编码标准或应用服务等创新技术和方法都可以并入OPC UA,同时保持现有产品的兼容性。今天的UA产品能够与未来的UA产品互联互通。

/uploads/image/2021/01/06/可扩展性.jpg



信息模型完整性

OPC UA信息建模框架将数据转换为信息。通过完全面向对象的功能,即使是最复杂的多层级结构也可以建模和扩展。

这一框架是OPC统一架构的基本元素。它定义了利用OPC UA公开信息模型所需的规则和基本模块。虽然OPC UA已经定义了应用于多个行业的核心模型,但是合作组织可以在这基础上建立其专属模型,并通过OPC UA公开其专属信息。

OPC UA还定义了信息模型的访问机制。

    • 查找机制(浏览),以查找实例及其语义

    • 当前数据和历史数据的读写操作

    • 执行方法

    • 通知数据和事件

对于客户端-服务器通信,可通过服务器获得全方位的信息模型访问权限,并且基于面向服务的架构(SOA)的设计范式,服务提供商通过该范式接收请求,处理请求并将结果返回给服务提供商。

发布/订阅(PubSub),是数据和事件通知的一种替代机制。在客户端-服务器通信中,每个通知都安全传送给单个客户端,而PubSub已针对多对多配置进行了优化。

使用PubSub,OPC UA的应用程序不会直接交换请求和响应。而是,发布者将消息发送到Message Oriented Middleware(面向消息的中间件),订阅者无需知晓。同样,如果订阅者对某些特定数据感兴趣,可以将包含此数据的信息打包处理,同样无需知晓数据的来源。

数据类型和结构在配置文件中定义。例如,现有的OPC Classic规范被建模为UA配置文件,也可以由合作组织扩展.
